TRZ® Analyzer: Analizzatore per trasduttori ultrasonici

Categorie: ,

Descrizione

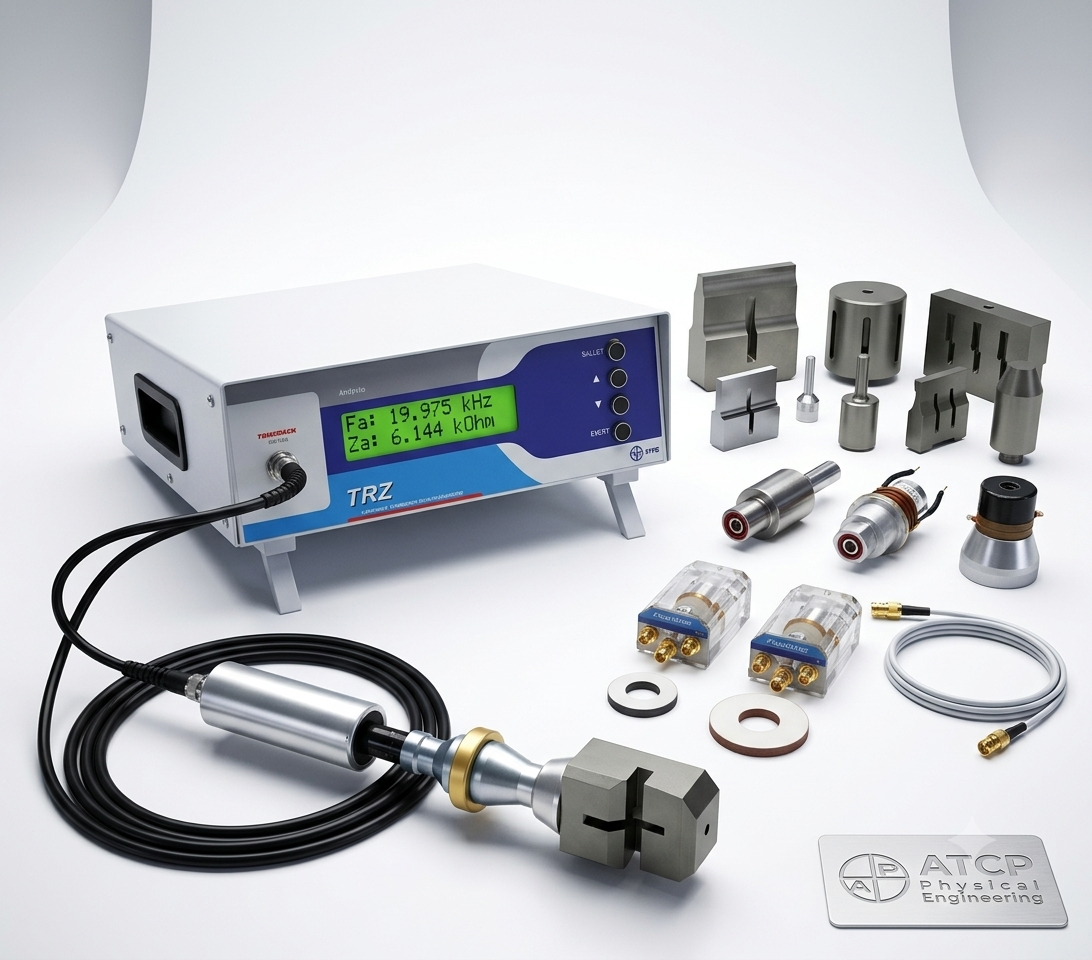

TRZ® Analyzer – Analizzatore per trasduttori ultrasonici ATCP Physical Engineering

TRZ® Analyzer — Analizzatore per trasduttori ultrasonici

Strumento di riferimento per la produzione, il controllo qualità e la manutenzione
di trasduttori, convertitori, booster, sonotrodi e stack acustici fino a 200 kHz.
Include il software TRZ® per PC.

scarica scheda tecnica  sito produttore

Richiedi informazioni →

Il TRZ® Analyzer è un analizzatore di impedenza che misura la curva
|Z(f)| al variare della frequenza. Determina e visualizza sul display le frequenze di
risonanza e antirisonanza con le rispettive impedenze, il fattore di qualità meccanico (Qm)
e il circuito equivalente Butterworth-Van Dyke (BVD).

Utilizzabile autonomamente per applicazioni di base (verifica manutenzione preventiva,
ispezione in entrata di nuovi componenti) oppure in combinazione con il software TRZ®
per applicazioni avanzate: taratura sonotrodi, registrazione e confronto risultati,
reportistica PDF con criteri di accettazione.

Specifiche tecniche

TRZ® Analyzer G10

▸ Gamma di frequenza: 1 – 200 kHz, risoluzione 1 Hz
▸ Incertezza di frequenza: ±0,05% @ 25°C
▸ Gamma di impedenza: 0,1 Ω – 999,9 kΩ
▸ Incertezza di impedenza: ±3% @ 20 kHz (0,1 Ω – 10 kΩ)
▸ Range di frequenza: 30 range fissi + 1 calibrazione
▸ Display: LCD retroilluminato
▸ Connessione PC: USB
▸ Dimensioni: 26 × 25 × 10 cm
▸ Peso: 3,8 kg — Garanzia: 2 anni

TRZ® Software 7.0 (incluso)

▸ Visualizzazione curva |Z(f)| in tempo reale
▸ Calcolo fattore di qualità meccanico (Qm)
▸ Circuito equivalente BVD serie e parallelo
▸ Criteri di accettazione configurabili
▸ Salvataggio e confronto misurazioni
▸ Report in PDF e file .TRZ
▸ Monitoraggio processo di taratura step-by-step
▸ 31 range di frequenza (30 fissi + ceramiche)
▸ Compatibile Windows — connessione USB

Elementi testabili

Il TRZ® Analyzer misura convertitori, booster, sonotrodi e piezoceramiche a disco e ad anello.
I trasduttori si testano singolarmente; i booster e i sonotrodi vengono testati accoppiati al convertitore,
come nel reale utilizzo.

C Convertitori
Test standalone — Qm ≥ 250, Za ≥ 10 kΩ
B Booster
Con convertitore — Qm ≥ 700, Za ≥ 5 kΩ
S Sonotrodi / Stack
Stack completo — Qm ≥ 1000, Za ≥ 3 kΩ
P Piezoceramiche
Con PiezoHolder — rilevamento cricche interne
T Trasduttori cleaning
Bolt-clamped tipo Langevin per pulizia ultrasonica
M Dispositivi medicali
Scalers dentali, bisturi ultrasonici, pinze chirurgiche

Applicazioni

Utenti finali di apparecchiature ultrasoniche

▸ Ispezione in entrata di componenti nuovi e ricondizionati
▸ Troubleshooting di stack acustici
▸ Valutazione efficacia manutenzione preventiva
▸ Recupero sonotrodi usurati tramite ritaratura

Produttori di apparecchiature ultrasoniche

▸ Monitoraggio sistematico taratura sonotrodi
▸ Controllo qualità con criteri di accettazione e archivio PDF
▸ Rilevamento cricche nelle ceramiche (anche nuove)
▸ Validazione di simulazioni FEM tramite confronto |Z(f)|

Ricerca e sviluppo

▸ Sviluppo e ottimizzazione di trasduttori piezoelettrici
▸ Ottimizzazione circuiti di adattamento di impedenza

Settori di applicazione

▸ Saldatura a ultrasuoni (20–40 kHz)
▸ Pulizia ultrasonica industriale e medicale
▸ Sonar, misuratori di distanza, dispositivi medicali

Perché TRZ® Analyzer
Tracciabilità SI
Calibrazione e test funzionale con kit di calibrazione TRZ® — riferimento al Sistema Internazionale di Unità.		 Software incluso
TRZ® Software fornisce curve |Z(f)|, circuito BVD, criteri di accettazione e reportistica in PDF. Nessun costo aggiuntivo.		 Garanzia 2 anni
Copertura su difetti di materiale e fabbricazione. Assistenza tecnica diretta dal produttore ATCP.
Strumento dedicato
Progettato esclusivamente per l’ingegneria degli ultrasuoni di potenza. Non un analizzatore generico adattato.		 Integrazione con CTS
Workflow completo con piezoceramiche CTS: test ceramiche con PiezoHolder, assemblaggio con PiezoClamping.		 Supporto AME
Distributore esclusivo per l’Italia, assistenza pre e post vendita in italiano.
